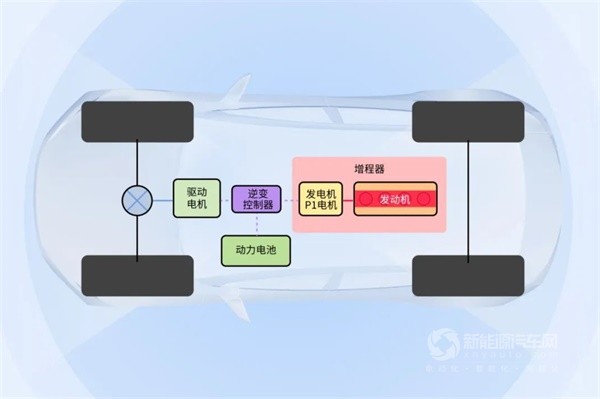

在電動汽車的快速發展中，增程式電動車以其獨特的優勢逐漸成為市場新寵。顧名思義，增程式電動車是在純電動車的基礎上增加了額外的供電裝置，為動力系統提供電能，以提升續航里程。這種設計一般是由發動機和發電機組成的增程器為動力系統供電，而發動機本身不參與驅動，從而簡化了整體結構，提高了可靠性，并降低了制造成本。

　　與傳統的燃油車相比，增程式電動車不僅保留了純電動車的動力性和智能化的特點，還通過增程器的輔助有效地緩解了用戶對于續航里程的焦慮。同時增程式電動車還提供了更長的行駛里程，滿足了用戶對遠距離出行的需求。

　　增程式電動車的雙重優勢，使其在消費者中越來越受到歡迎。它不僅提供了燃油車的便利性，還兼具了電動車的環保性和經濟性。這種設計理念的創新，正是增程式電動車受到青睞的原因所在。

　　回顧2023年我國的汽車銷售情況，增程式電動車以同比181%的增長速度成為市場的新星，為了適配快速增長的市場，上海電驅動進行增程產品優化設計，實現更好的車型匹配。下文為大家揭示上海電驅動二代增程技術背后的創新之處。

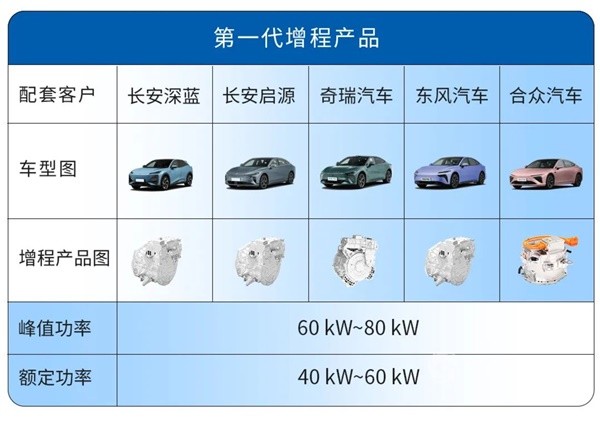

　　上海電驅動自2022年底第一代增程發電機和控制器總成產品開始量產供貨，至今累計出貨超過22萬套，增程產品廣泛應用于長安深藍、長安啟源、奇瑞、東風和合眾等多款熱門車型。其中2023年度增程產品出貨量達到12.7萬套，市場占有率位居行業前列。

　　在上海電驅動第一代增程產品取得顯著成就之際，中國新能源汽車市場也發生了翻天覆地的變化，電動汽車市場不再局限于中高端領域，其市場份額不斷擴大，逐漸向更廣泛的市場滲透。在這一背景下，增程式電動車作為新能源汽車的一個重要細分市場，其市場份額也在穩步增長，各大電動汽車制造商紛紛加大在增程式電動車領域的投入，推動了增程式電動汽車市場進入了快速發展期。

　　為滿足整車制造商對增程式電動車日益增長的需求，并響應中國《節能與新能源汽車技術路線圖3.0》提出的電驅動系統集成技術要求，上海電驅動開發的第二代增程產品在第一代增程產品的基礎上進行了全面迭代升級，第二代產品在核心技術方面實現了重大突破。

　　與第一代增程方案12極72槽定轉子、圓線水冷電機、控制器疊層布置在發電機上方、控制器和發電機分體式的設計方案相比，第二代增程技術采用24極72槽定轉子設計，以及扁線油冷電機技術。控制器的布局也進行了優化，從原先的疊層布置在發電機上方，轉變?yōu)檩S向布置在發電機后方，實現了控制器與發電機的深度集成。第二代增程的這些改進使電機鐵芯疊長減少38%的同時，額定功率提升了83%，體積縮小了15%，重量減輕了18%。

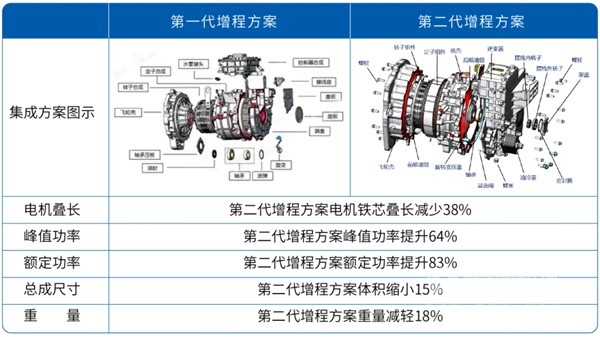

　　第一代增程方案和第二代增程方案對比

　　在第二代增程式電動車產品的研發中，研發團隊特別關注了系統的耐振性能，考慮到增程發電機系統布置在車輛的前艙，并與發動機相連，發電機在發動機運行時會受到掃頻振動的影響，同時在車輛行駛過程中也會受到隨機振動的影響，致使發電機系統工作在高振動、高沖擊的環境下。為了應對這一挑戰，第二代增程產品采用了創新的布局設計，將控制器軸向布置在發電機后方，通過精確的振動仿真分析，找出設計中的薄弱點，并針對性的進行加固設計，這些改進實現了發電機系統滿足7g的振動要求，而控制器單體最高可以滿足10.7g的振動要求。

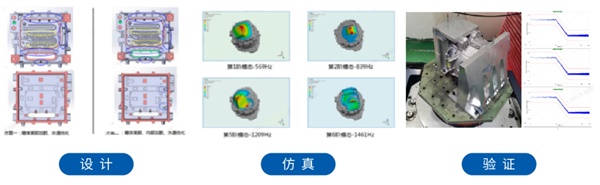

　　第二代增程產品高耐振性測試

　?、匐妷嚎刂乒δ埽旱诙龀贪l(fā)電機通過優化軟件策略，在電池包出現故障，無法放電的時候，發電機通過電壓控制模式，直接給驅動電機供電，實現車輛繼續行駛。

　?、跓o(wú)位置控制功能：當位置傳感器失效后，采用高頻注入和觀測器，可以保證增程器在額定轉速和扭矩范圍內運行。

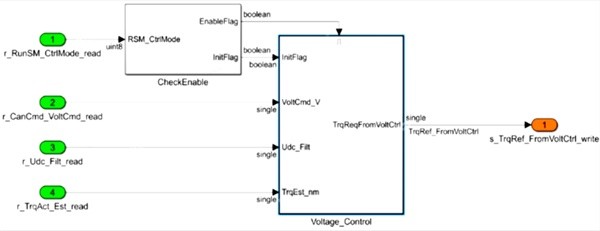

　　電壓控制原理

　　第二代增程發電機系統在提升NVH(噪聲、振動和粗糙度)品質方面進行了深入的優化。產品采用了72槽24極的扁線電機方案，增程發電機振動噪聲主要是電磁噪聲，通過電磁力時間/空間分析、定轉子/總成模態分析、發電機NVH結構仿真、發電機聲學仿真分析等技術手段，對發電機電磁方案和結構方案進行迭代優化。

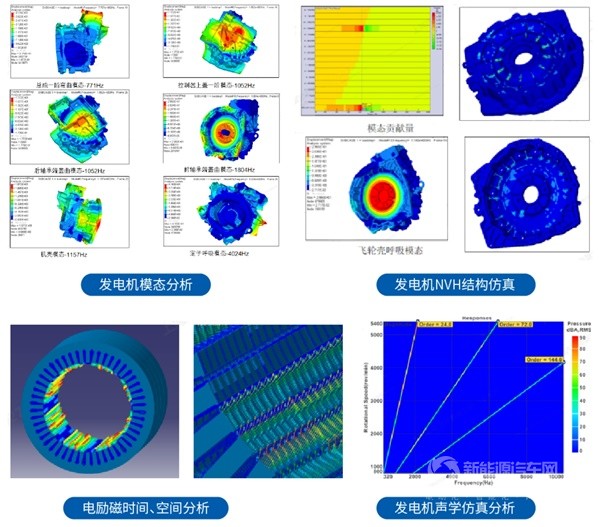

　　第二代增程發電機NVH仿真

　　另外，在軟件上可以通過隨機變頻策略降低電磁噪聲，并通過諧波注入功能，降低特定頻段噪聲，提升整車NVH品質。

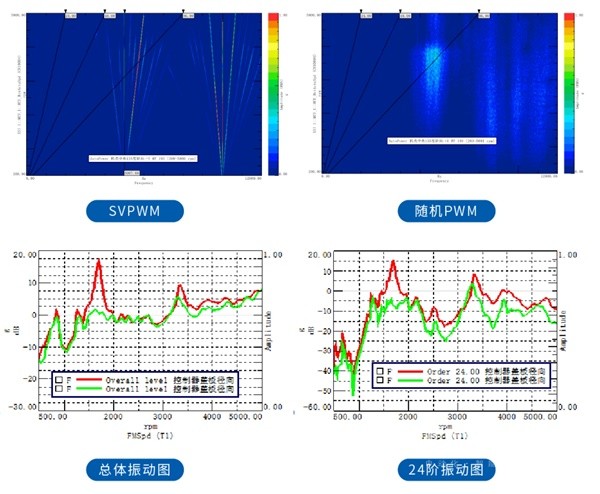

　　隨機變頻和諧波注入降噪

　　最后，考慮到發動機啟動時的平穩性，第二代增程產品在軟件開發上實現了創新，通過控制停機位置功能，采用位置閉環控制相結合的策略，實現了發動機固定位置停機控制。這種設計能夠在停機時將發動機停在合適位置，從而使啟動扭矩最小化，優化啟動過程中的NVH，并確保啟動的一致性，提升整車駕駛體驗。

　　停機位置功能優化NVH

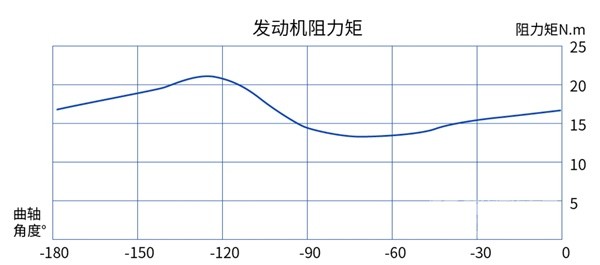

　　整車價值:從上圖可以看出，發動機的阻力矩隨曲軸轉動角度變化，力矩值變化差異將近30%;通過曲軸位置控制，在停機時將發動機停在合適位置，能夠減少下次啟動的阻力矩。

　　EMC作為發電機系統的重要評價指標，通常存在高壓母線對外輻射導致30~70MHz頻段RE超標，以及低壓和高壓的CE電壓法超標和CE電流法超標等電磁兼容共性問題，需要硬件工程師在測試現場多次整改測試才能合格。第二代增程平臺結合歷史設計經驗、理論數據支持，以及對EMC問題的深入的研究，我們從產品設計和測試布置等多維度出發，制定了有效的電磁兼容解決方案。通過采用濾波加屏蔽的設計方法，發電機系統成功通過Class 3級別的EMC測試。

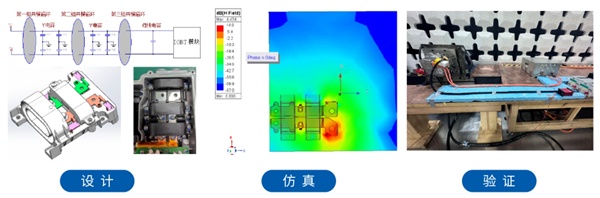

　　高電磁兼容設計

　　上海電驅動推出的第二代增程產品，采用了平臺化設計，實現了極高的兼容性和靈活性。產品通過調整扁線電機鐵芯疊長，可匹配1.5L、1.5t、2.0L不同排量的發動機，滿足不同功率的 需求。同時，通過調整IGBT芯片和薄膜電容芯子，可兼容400V與800V整車動力系統的電壓。此外，該產品還通過調整P1發電機系統和P1+P3發電機系統可兼容后驅車型、前后驅車型以及前驅車型的全面覆蓋，不僅提高了產品的集成度，還增強了高耐振性、高可靠性、高NVH品質、高電磁兼容等特點。上海電驅動第二代增程產品以極高的性價比和極強的前瞻性在增程式電動車市場中占據重要地位!
